高能效算力的幕後推手：如何透過 CDU 精準流量與水質監測，打造不死機的液冷系統？

高能效算力的幕後推手

如何透過 CDU 精準流量與水質監測，打造不死機的液冷系統？

在人工智慧與高效能運算晶片發熱量突破物理極限的當代，資料中心散熱建構正迎來根本性的變革。傳統氣冷已無法滿足動輒數百瓦的晶片功耗，高效率的液冷（Liquid Cooling）技術已成為維持系統穩定運作與優化能源效率比（PUE）的必然選擇。在整套液冷生態系中，冷卻分配裝置（Cooling Distribution Unit, CDU）處於核心樞紐地位。它不僅負責隔離內外循環迴路以確保運行安全，更肩負著熱交換與冷卻液精準分配的重任。

一、 CDU 是冷卻基礎設施的關鍵，幫助維持最佳運算效能

冷卻分配裝置（CDU）是液冷系統的「心臟與大腦」。作為資料中心外部冷卻設施與內部 IT 設備之間的關鍵熱管理樞紐，其首要任務在於建立系統邊界，將外部一次側冷卻水與流入伺服器的二次側潔淨冷卻液進行物理隔離，確保高價值的 IT 設備不受外部水質影響。

依據熱交換介質與散熱機制的不同，CDU 主要分為以下兩大類型：

1. 液-液型 CDU：一次側與二次側皆使用液體介質。利用外部冰水主機或冷卻塔的循環水，經由板式熱交換器帶走伺服器的廢熱。此類型熱交換效率極高，是高密度 AI 資料中心與大型超算中心的主流選擇。
2. 液-氣型 CDU： 一次側使用液體介質，二次側則透過空氣冷卻。冷卻液將伺服器產生的熱量傳遞至配備風扇的熱交換器，再由空氣將熱能排出。此類型系統不需額外配置冰水系統，部署較為簡單，適用於中低熱密度機房或既有資料中心的升級應用。

此外，依據部署位置與外觀型態，CDU 亦可分為：

1. 機櫃式 CDU：外型如同獨立機櫃，製冷量較大，可同時為單排或多個伺服器機櫃提供冷卻液分配。
2. 機架式 CDU：體積小巧，可直接水平安裝於單一伺服器機櫃內部。通常採用模組化設計以追求極致的機架空間利用率，專門為單一機櫃內的設備進行就源冷卻。

透過這些不同類型的 CDU 動態調配流量與溫度，系統得以將伺服器運算產生的龐大廢熱安全轉移，有效消除機櫃局部熱點，為資料中心維持最佳且穩定的運算效能。

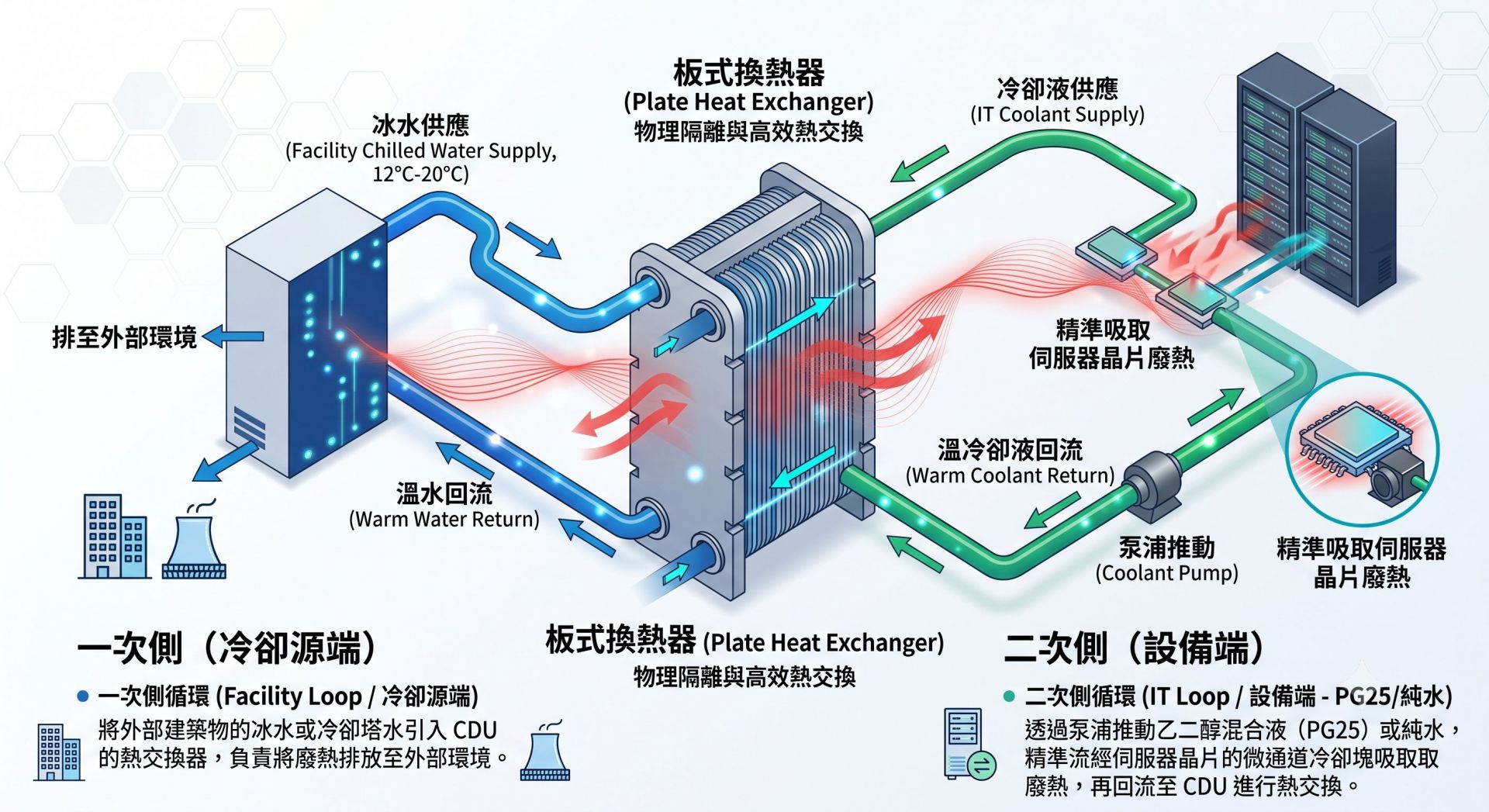

二、 CDU 雙循環熱交換原理

CDU核心由一次側與二次側雙迴路組成，兩者透過板式換熱器進行物理隔離與高效熱交換：

▴ 一次側（冷卻源端）： 將外部建築物的冰水或冷卻塔水引入 CDU 的熱交換器，負責將廢熱排放至外部環境。
▴ 二次側（設備端）： 透過泵浦推動乙二醇混合液（PG25）或純水，精準流經伺服器晶片的微通道冷卻塊吸取廢熱，再回流至 CDU 進行熱交換。

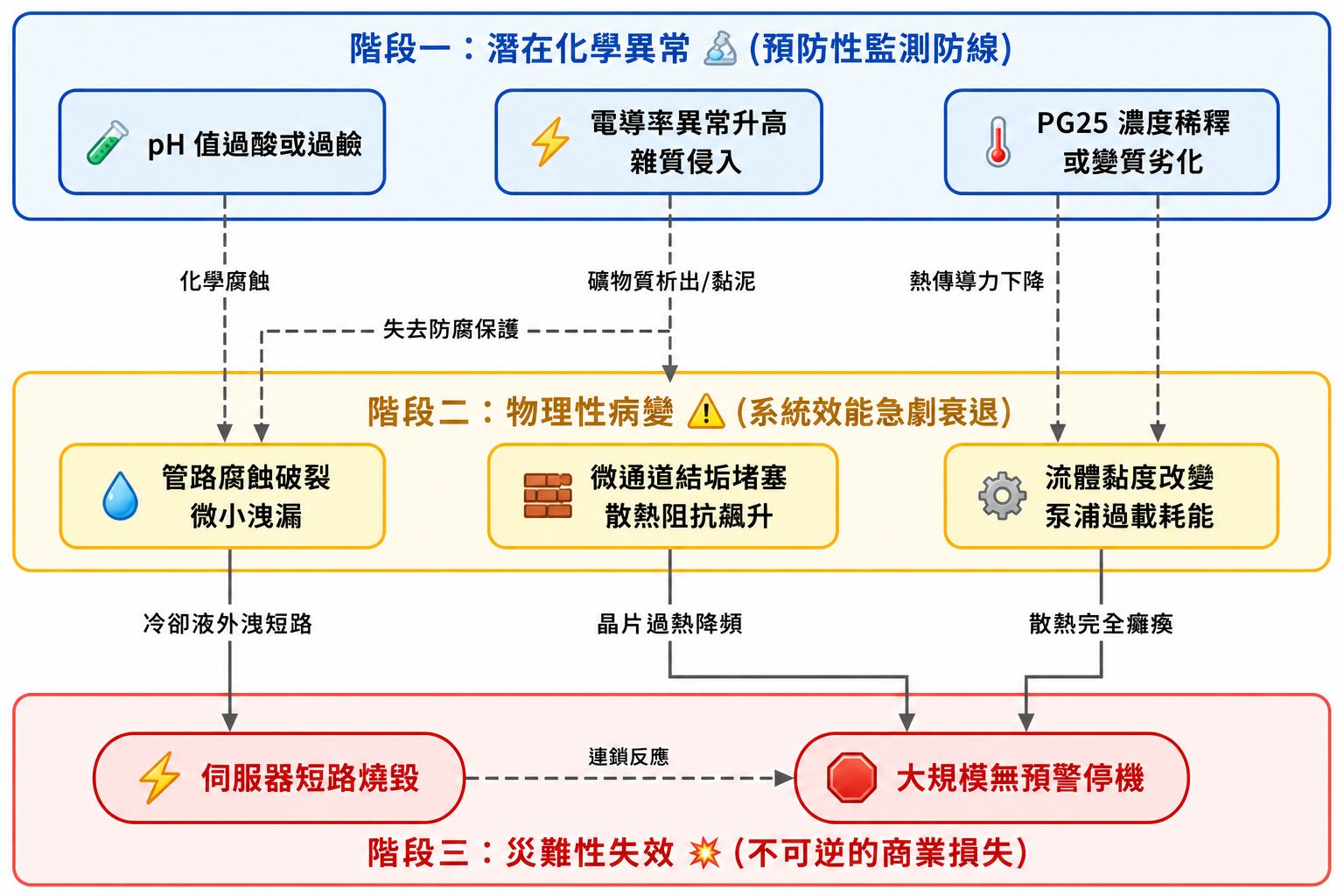

三、液冷系統流體劣化與洩漏的致命風險

液冷系統長期處於高功率與動態負載下運作，流體一旦變質或洩漏，將引發以下三大不可逆的系統危機：

▴ 冷卻液變質（熱失控風險）： 將外部建築物的冰水或冷卻塔水引入 CDU 的熱交換器，負責將廢熱排放至外部環境。
▴ pH 值偏移（腐蝕與漏水災難）： 透過泵浦推動乙二醇混合液（PG25）或純水，精準流經伺服器晶片的微通道冷卻塊吸取廢熱，再回流至 CDU 進行熱交換。
▴ 結垢與生物堵塞（散熱阻抗攀升）： 水質劣化會加速礦物質結垢與生物黏泥滋生。雜質一旦堵塞換熱器或微通道，將導致系統熱阻急劇飆升，大幅浪費泵送能耗且完全失去降溫作用。

四、高整合度流量與流體品質監測方案

為了在極限空間與高負載環境下保障系統運行，導入高整合監測方案已成為液冷系統不可或缺的安全防線：

1. 空間最佳化流量控制 ── Endress+Hauser Picomag 智能電磁流量計

◆ 極致精簡與降漏：體積小巧、零直管段限制，可靈活嵌入密閉管網；一機同步監測「流量、溫度、電導率」，減少開孔位點，將漏水風險降至最低。
◆ 動態高精準度： 採用電磁感應原理，量測精度完全不受壓力、密度、溫度與黏度等動態負載變化干擾。
◆ 預測性數位運維： 支援 IO-Link 數位通訊與 SmartBlue App 無線連接，無須實體觸及死角儀表即可遠端診斷維護。

2. 系統防護隱形盾牌 ── Endress+Hauser 全方位水質監測
缺乏即時監測會引發結垢、腐蝕與晶片過熱降頻，完整方案精準構築三大防禦防線：

◆ 抗噪 pH 監測（防腐蝕）：採用 CPF81E 電極與 Memosens 數位技術，隔絕電子雜訊干擾以穩定監控 pH 值，防止酸性腐蝕；搭配體積極小的 CM72 傳送器，不占用機櫃空間。
◆ 精密濃度防護（防變質）： 透過 Teqwave H 超音波濃度計，以無動件、免維護的固態感測設計即時監控冷卻液（如 PG25）濃度，防範因流體劣化導致散熱失靈。
◆ 電導率預警（防結垢）： 連續監測電導率以掌控水質狀態，在受污染或結垢初期即時發出預警，提示排污補水，維持熱交換最高效率。
